脫硝煙氣流場偏差大,存在噴氨不均局部氨逃逸超標的現象。影響脫硝下游設備安全經濟運行,特別是空預器低溫段頻繁因硫酸氫氨積聚堵塞。致使電廠必須停爐對整個脫硝系統進行改造。改造目的在于提高脫硝效率,達到NOX排放標準,并減輕或消除煙道積灰及空預器磨損問題,是脫硝裝置高效、穩定運行。
· 流場模擬數學模型
脫硝煙氣流動遵循質量守恒、動量守恒、能量守恒方程,湍流模型采用標準k—ε雙方程模型,壓力—速度耦合采用SIMPLE算法,氨氮混合采用組分輸運模型。
假設流動處于穩態、入口速度均勻,入口邊界采用速度入口邊界,速度值由BMCR工況煙氣流量計算得到:出口邊界采用壓力出口邊界;催化劑采用蜂窩式多孔介質模型,按催化劑壓降為200Pa設置阻力系數;導流板、整流格柵等均采用壁面邊界。
· 數值模擬結果與分析討論
★ 改造前模擬結果與分析
對改造前脫硝裝置進行數值模擬,結果如圖2—圖7所示。圖2顯示,改造前省煤器出口水平擴張煙道未設置導流板,煙氣無法在整個煙道內均勻擴張,煙氣主要從靠鍋爐中心線側流過,在遠離鍋爐中心線側存在大范圍渦流,這是導致該區域煙道積灰嚴重的主要原因,也使噴氨區域煙氣速度分布不均勻(如圖3所示),截面速度Cv分布值為48.8%,靠鍋爐中心線側煙氣速度大,遠離鍋爐中心線側煙氣速度小,噴氨區域煙氣速度分布與噴氨量難以匹配,不利于催化劑入口氨濃度均勻分布。

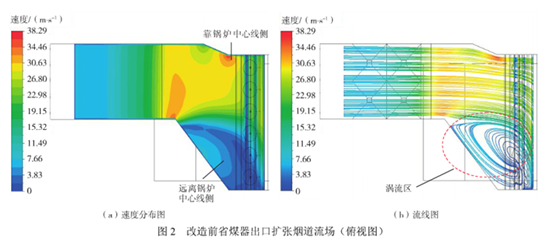

圖2 改造前省煤器出口擴張煙道流場(俯視圖)

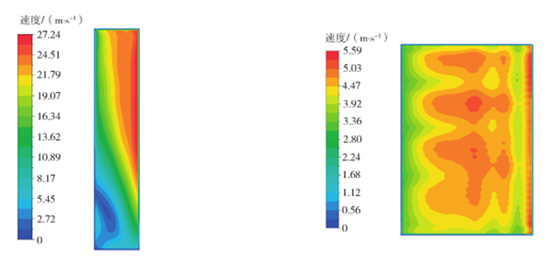

圖3 改造前噴氨區域煙氣速度分布 圖4 改造前首層催化劑入口煙氣速度分布
改造前首層催化劑入口煙氣速度分布如圖4所示,截面煙氣速度分布均勻性良好,Cv值為10.2%,達到速度分布相對標準偏差CV≤10%流場指標要求,但均勻性可以進一步優化。
圖5示出反應器出口(即空預器入口)煙氣速度分布,截面速度分布Cv值為36.4%,左側速度高,右側速度低,從而導致空預器磨損嚴重問題的出現。脫硝反應器出口煙氣速度分布雖然對脫硝本身不會造成影響,但對于空預器運行卻影響很大。
改造前首層催化劑入口氨濃度分布如圖6所示,截面氨濃度分布均勻性較差,氨濃度Cv值為29.5%,無法滿足催化劑入口NH3/NOX摩爾比分布相對標準偏差CV≤5%指標要求,從而導致改造前脫硝效率低。造成首層催化劑入口氨濃度分布均勻性差原因有2點:1)噴氨區域煙氣速度分布不均勻,導致噴氨區域煙氣速度分布與噴氨量不匹配;2)噴氨裝置的噴氨口和混合氣數量太少。改造前氨氣流線如圖7所示,噴氨過于集中且混合器間距大,難以使煙氣與氨氣充分混合。

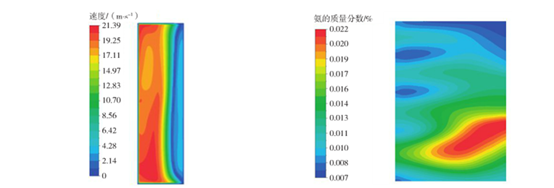

圖5 改造前反應器出口煙氣速度分布 圖6 改造前催化劑入口氨濃度分布
★ 優化后模擬結果分析
根據改造前流場存在的問題,提出優化脫硝裝置措施(如圖8所示),包括:1)在省煤器出口水平擴張煙道合理設置導流板;2)在整流格柵上游增設導流板;3)更換噴氨混合裝置;4)在反應器出口上游轉彎煙道處增設導流板。對優化后脫硝裝置BMCR工況下流場進行數值模擬,結果如圖9—14所示。從圖9可以看出,優化后在省煤器出口水平煙道段合理的設置導流板,煙氣在整個煙道內均勻擴張,消除了大范圍渦流,能有效減輕煙道積灰。

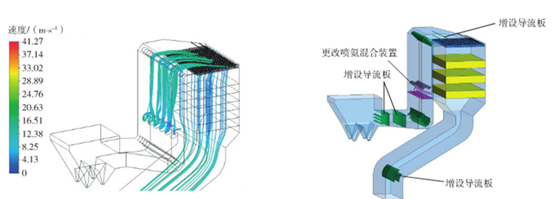

圖7 改造前氨氣流線 圖8 優化后脫硝裝置CFD模型
在省煤器出口水平煙道設置導流板也使噴氨區域煙氣速度分布均勻(如圖10所示),截面速度分布Cv值降為10.5%,有利于催化劑入口氨濃度均勻分布。優化后首層催化劑入口煙氣速度分布如圖11所示,截面煙氣速度分布均勻性良好,Cv值為6.5%,速度分布均勻性優于改造前。
圖12示出了反應器出口煙氣速度分布,優化后出口轉彎煙道處設置了導流板,使反應器出口煙氣分布得到改善,截面速度分布Cv值降為13.3%,速度最大值也有明顯下降,可有效消除空預器磨損問題。因此,很有必要在反應器出口煙道彎頭處合理設置導流板,使空預器入口煙氣速度分布均勻。

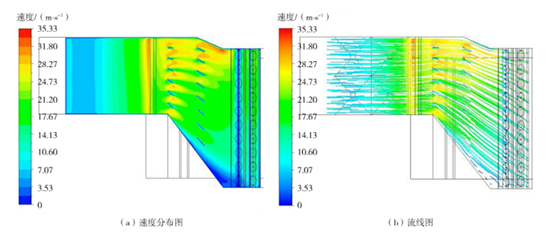

圖9 優化后省煤器出口擴張煙道流場(俯視圖)

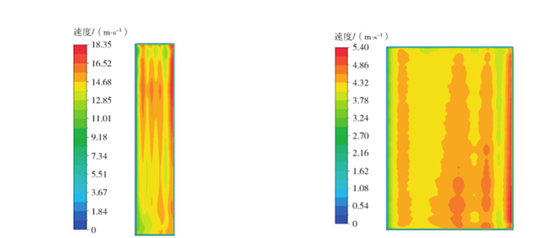

圖10 優化后噴氨區域煙氣速度分布 圖11 優化后首層催化劑入口煙氣速度分布
優化后首層催化劑入口氨濃度分布如圖13所示,截面氨濃度分布均勻性得到顯著改善,氨濃度Cv值降為3%,滿足小于5%的指標要求,可以很大程度上提高脫硝效率。通過更換噴氨混合器(如圖14所示),使噴氨不會過于集中而是均勻分散在整個截面上(如圖15所示),強化了煙氣和氨氣的混合,從而使催化劑入口氨濃度均勻分布。圖16示出了改造前和優化后氨濃度分布均勻性沿豎直煙道截面變化情況(Z表示沿高度方向,噴氨母管高度位置為0),優化后個界面氨濃度分布Cv值都比改造前小,說明優化后氨濃度分布更趨于均勻。

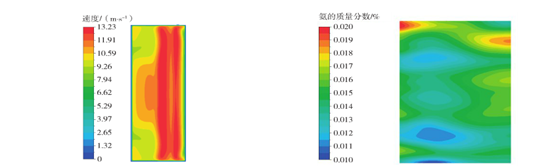

圖12 優化后反應器出口煙氣速度分布 圖13 優化后首層催化劑入口氨濃度分布
圖14 優化后噴氨混合裝置氨分布

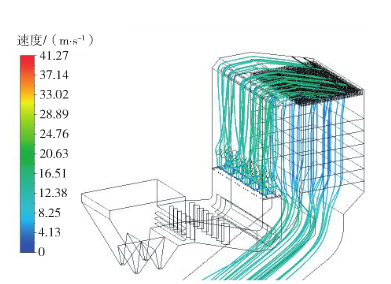

圖15 優化后氨氣流線

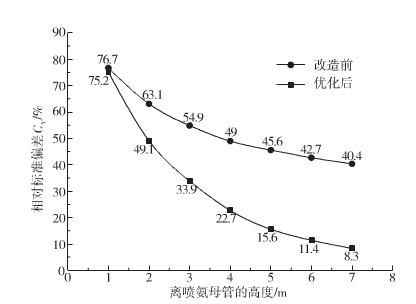

圖 16 改造前和優化后氨濃度分布均勻性
★ 優化結果表明
優化后省煤器出口水平擴張煙道合理設置導流板,消除了該區域的大范圍渦流,能有效減輕積灰;優化后噴氨區域的速度分布均勻性大幅改善,有利于該區域均勻噴氨,大大強化了氨氣和煙氣的混合,使得催化劑入口氨濃度分布均勻,很大程度上提高了脫硝效率;優化后在反應器出口煙道彎頭處設置了導流板,空預器入口速度分布均勻,無明顯高速區,解決了空預器磨損嚴重的問題。按此優化方案對脫硝裝置進行了提效改造,脫硝效率得到了顯著提升,煙道積灰和空預器磨損問題得以解決,使脫硝裝置高效、穩定運行。
