★ 煙氣鎖存專利技術
★ 同步同源測量NOX、O2兩組分
★ 同步測量同截面同時刻網格多點煙氣
多點同步NOx測量系統(簡稱GEMS-1200)依據先進在線分析技術與環保監測技術,采用煙氣鎖存專利技術,可在SCR煙道出/入口布置多個測量點,形成密集型網格測量,同步測量煙道寬幅截面上不同區域同一時刻的污染物(NOX、O2)的分布情況,為合理組織噴氨提供精確的數據。解決傳統CEMS單點取樣測量代表性差,不能真實反映整個煙道內污染物的濃度分布,而造成局部氨量 “過噴”或“欠噴”等問題。

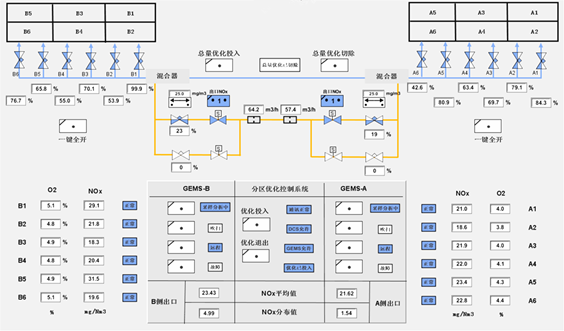

該測量系統廣泛應用在各集團電廠,近兩年時間在運行機組達幾十臺,結合本公司開發的AIG噴氨優化控制系統,為客戶提供完整的脫硝優化方案,分析氮氧化物分布、催化劑區域性能、噴氨量以及排放控制等問題,實現噴氨總量實時調節(粗調)+在線區域性噴氨自動調節(精調)+支路噴氨微調(細調)精細化噴氨控制。
· 測量原理

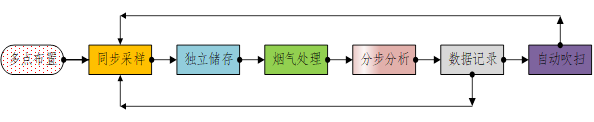

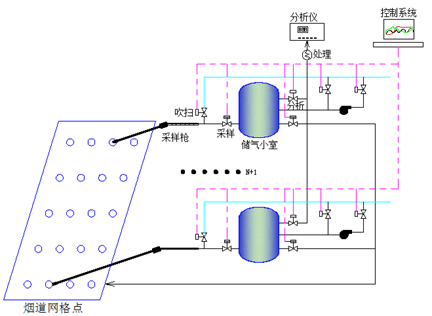

采用煙氣儲存技術,同時采樣、同時存儲、逐次分析,實現同一截面同一時刻的多點數據測量,真實反映煙道截面上煙氣同一時刻污染物的分布情況。網格上每個測量點為獨立單元,每個測點同步工作同時抽取的煙氣并分別儲存在對應的儲氣小室中,然后公用分析系統分別抽取儲氣小室中的樣氣進行分析以獲取各測點煙氣成份數據。分析后的數據實時顯示和存儲,以實現各區域氮氧化物濃度分析和均衡噴氨調整。測量系統在控制器下自動運行,并定期對整個系統管路進行吹掃。
★ NOX測量
采用的是紅外/紫外氣體光譜測量方法,它是以非分散性IR輻射的吸收為基礎,測量相關波段紅外的衰減幅度即可測量相應氣體的濃度。
★ O2測量
采樣電化學法,根據一個燃料電池的工作原理來工作的。氧氣在陰極與電解液的分界面被轉換成電流,并且所產生的電流與氧氣的濃度成正比。
· 系統構成

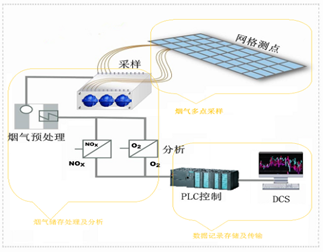

多點同步NOX測量系統主要由煙氣多點取樣、煙氣儲存處理及分析、數據傳輸三部分。每個測點點設有單獨的取樣、樣氣儲存罐以及吹掃,各個取樣點同時取樣并儲存,然后分析儀表分別抽取各罐氣體進行分析,就地顯示數據并上傳至集控系統監視和控制。
★ 取樣裝置
采用便于維護的一體防堵裝置(擁有專利技術),選用防腐耐磨材料,適合沖刷磨損大、不同煤質腐蝕性較強的煙氣環境,且維護量較小。
★ 鎖存裝置
采用獨特的煙氣鎖存技術(擁有專利技術),快速掃描煙道內某截面同時刻污染濃度數據,不受復雜流場變化的影響。
★ 數據處理
通過成熟可靠的控制器完成測量系統的取樣、儲存、分析、吹掃、報警等功能,記錄并傳輸相應數據。
· 技術優勢
◇ 測量準確,真實反映煙道某截面氮氧化物分布,不因流場變化使測量數據產生偏差。
◇ 全截面矩陣式多點布置,克服單點取樣代表性差的問題,測量數據更具代表性。
◇ 多點同時取樣、同時存儲、逐次分析,真實反映煙道截面污染物分布情況,進而根據污染物分布規律合理組織噴氨。
◇ 系統已在多個項目中投入運行,各項性能成熟穩定。
◇ 取樣裝置采用防腐耐磨材料及防磨工藝處理,可在線更換。
◇ 每個測點配有獨立的取樣、存儲和吹掃裝置,避免氣體干擾。
◇ 通過分區測量污染物分布情況,對脫硝催化劑進行分區監測,及時發現催化劑局部堵塞、效率衰減等問題,實現催化劑的精細化管控。
◇ 系統性能可靠,方便維護,工作量少。

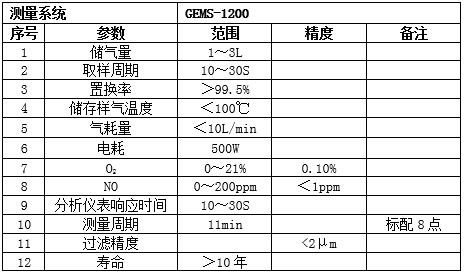

· 性能指標

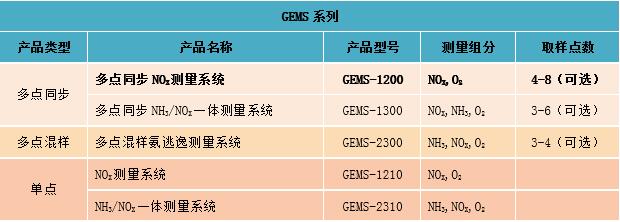

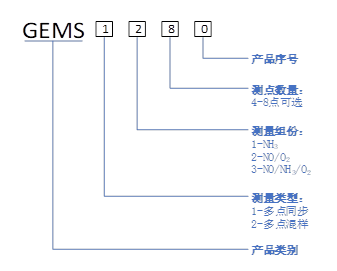

· 系統選型
注:文中“鎖存專利技術”為“一種無殘留氣體或液體的抽取、儲存和置換裝置”(專利號ZL201620708756.6);
“一體防堵裝置”為“一種便于維護的一體式防堵氣體取樣裝置”(專利號ZL202020094428.8);
