★ 原位氧化還原法
★ 實時測量NH3、NOX、O2三組分
★ 多點混合全截面氨逃逸實時監測
GEMS-2300為多點混樣氨逃逸測量系統,能夠?qū)崟r(shí)測量煙氣中NOX、NH3和O2,無需配置兩套獨立的分析系統(NOX和NH3系統),該系統解決了NH3易吸附、易溶于水、易受干擾等問題。多點混樣氨逃逸測量系統整合新技術使得儀表的可靠性和精度進一步提高,采用多點混合取樣,實現煙道全截面氨逃逸在線實時測量。
SCR脫硝煙道經轉彎變徑后,出口煙道通常變?yōu)榇蟪叨?、寬幅截面。常?guī)氨逃逸測量僅在煙道中心位置布置1個測量點作為整個寬幅煙道的測量數據,由于流場復雜多變性以及催化劑單元性能不同等因素,往往此氨逃逸測量點代表性較差,不能反映寬幅煙道截面上氨逃逸數據情況。因此迫切需要在SCR出口煙道上布置多個取樣點,對多區域混合后的煙氣進行氨逃逸測量,更能準確反映煙道內氨逃逸情況,從而提供準確噴氨的數據,有效控制污染物的排放。
· 測量原理

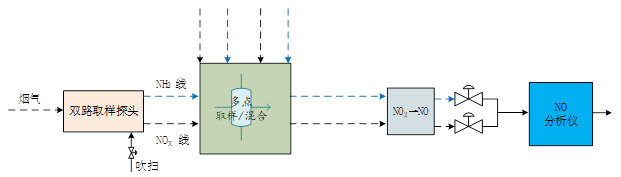

在煙道截面上選取多個測點(標準配置為每側煙道3點),設計內嵌式催化劑雙通道樣氣取樣裝置,一路(NOX線)直接抽取煙氣,另一路(NH3線)抽取煙氣的同時在催化劑的作用下進行還原反應,兩路煙氣分別進行冷凝、除水、干燥等預處理。多個測點的NOX線、NH3線分別進行混合,從而匯集為兩路樣氣進入NO分析儀測量,其測量數據的差值即為氨逃逸數值。
在煙道內直接將煙氣中的NH3與NO按照1:1比例進行高效催化反應,通過測量原煙氣及其與催化反應后煙氣內NO的變化獲取原煙氣中NO和NH3的含量,分析儀采用高精度NO分析儀。
★ NOX測量
基于一氧化氮(NO)與臭氧(O3)的化學發光反應產生激發態的NO2分子,當激發態的NO2分子返回基態時發出一定能量的光, 所發出光的強度與NO的濃度呈線性關系,利用檢測光強來進行NO的檢測, 其化學反應式如下:
NO+O3→NO2+O2+ hv
分析儀在進行二氧化氮(NO2)檢測時必須先將NO2轉換成NO,然后通過化學發光反應進行檢測。
★ NH3測量
氨氣的催化氧化反應(1)或催化還原反應(2)中,NH3和NO都是按照1:1的比例進行反應的,當催化反應完全反應后,NH3的濃度就可以用NO的濃度的增加或減少表征。
(1)氨的催化氧化:
4NH3+5O2=4NO+6H2O
(2)氨的催化還原:
NO+NH3+1/4O2→N2+3/2H2O
NO+NO2+2NH3→2N2+3H2O
· 技術特點
◇ 全截面矩陣式多點分區取樣,測量數據更具代表性。
◇ 高精度化學發光法分析儀,測量數據更準確。
◇ 多級過濾,樣氣更干凈。
◇ 取樣裝置采用防腐耐磨材料及防磨工藝處理,可在線更換。
◇ 配備定時自動吹掃功能,逐個獨立吹掃。
◇ 氣體管路均伴熱處理,防止產生凝結水。
◇ 系統采用運動部件少,可靠性高,讓維護更省心。
· 測量特性
◇ 選用化學發光法檢測NO。在化學發光法測量系統中,未對樣氣進行稀釋時儀表測量精度達ppb級,為杜絕多點稀釋比不一致和稀釋比隨著污染而改變引起的誤差,該系統采用非稀釋法取樣,從而確保分析儀表的高精度、無漂移測量。
◇ 取樣探頭中催化劑是針對分析儀表而研制的一種特殊的高效催化劑,使用壽命大于一年(主要更換原因?yàn)榉e灰和磨損),在壽命期內效率大于98%,更換簡單、維護費用低于其他分析儀表。
◇ SCR出口的氨逃逸率一般在3ppm左右,而NOX濃度一般在15-50ppm(30-100mg/Nm3)??梢娫贜H3和NOX的催化還原反應中NOX摩爾濃度遠大于NH3的摩爾濃度,這種條件下催化反應后NH3基本上全部反應掉。
◇ NH3、NO和O2一體化多點同步測量,既保證了測量的精度,又具有較強的可比性,對分析脫硝系統諸多問題以及提高脫硝系統監控水平提供了有力的數據保證。
· 取樣探頭

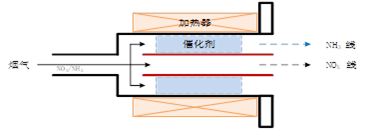

煙氣預處理裝置的結構如下圖,取樣管線同時布置兩路:一路是經過催化劑的NH3取樣管線,一路是原煙氣的NOX取樣管線。同時抽取兩路管線,兩路管線NO濃度之差就等于NH3濃度。
取樣預處理探頭設有加熱和保溫,以確保催化反應的最佳反應溫度。

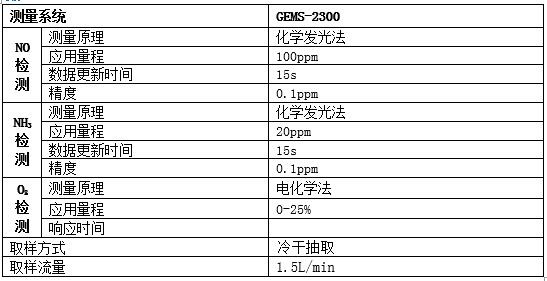

· 系統參數

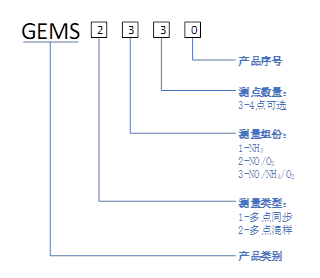

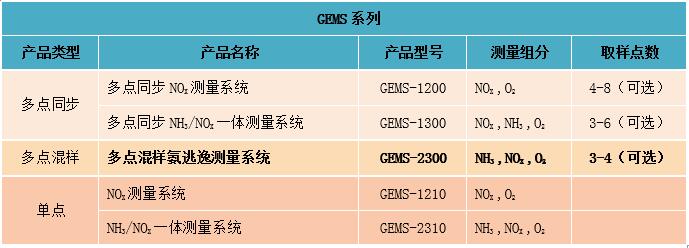

· 系統選型

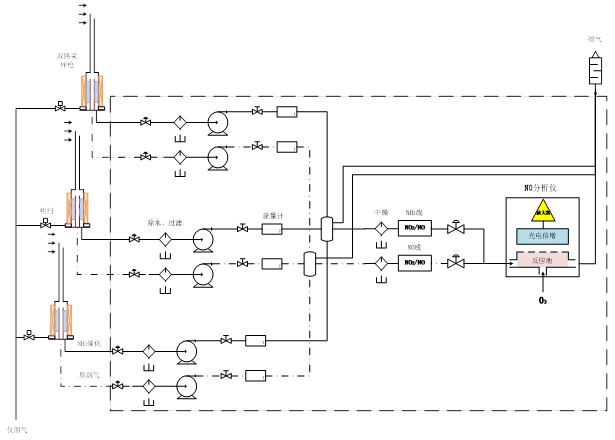

· 系統流程圖
