★ 原位氧化還原法
★ 同步測量NH3、NOX、O2三組分
★ 同步測量同截面、同時刻多個取樣點煙氣
GEMS-1300為多點同步NH3/NOX一體測量系統,能夠同時測量煙氣中NOX、NH3和O2,無需配置兩套獨立的分析系統(NOX和NH3系統),該系統解決了NH3易吸附、易溶于水、易受干擾等問題。氨氮一體多點同步測量系統整合新技術使得儀表的可靠性和精度進一步提高,并且極易拓展為多點測量,實現多點同步NH3/NOX一體測量系統。
對于大尺度、寬幅煙道截面采用多點網格測量是必要的,能夠同步測量SCR出口污染物分布狀況,獲取煙道污染物的真實分布數據,從而依據NH3/NOX分布情況合理組織噴氨。對鍋爐脫硝催化劑進行分區域檢測,了解不同區域催化劑性能、分區域脫硝效率、及時發現催化劑磨損、積灰等問題。煙道大截面多點測量能夠真實反映SCR出口污染物平均濃度,克服傳統單點取樣測量方式代表性差的問題。

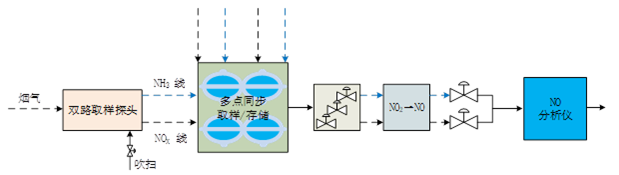

· 測量原理
在煙道內直接將煙氣中的NH3與NO按照1:1比例進行高效催化反應,通過測量原煙氣及其與催化反應后煙氣內NO的變化獲取原煙氣中NO和NH3的含量,分析儀采用高精度NO分析儀。
★ NOX測量
基于一氧化氮(NO)與臭氧(O3)的化學發光反應產生激發態的NO2分子,當激發態的NO2分子返回基態時發出一定能量的光, 所發出光的強度與NO的濃度呈線性關系,利用檢測光強來進行NO的檢測, 其化學反應式如下:
NO+O3→NO2+O2+ hv
分析儀在進行二氧化氮(NO2)檢測時必須先將NO2轉換成NO,然后通過化學發光反應進行檢測。
★ NH3測量
氨氣的催化氧化反應(1)或催化還原反應(2)中,NH3和NO都是按照1:1的比例進行反應的,當催化反應完全反應后,NH3的濃度就可以用NO的濃度的增加或減少表征。
(1)氨的催化氧化:
4NH3+5O2=4NO+6H2O
(2)氨的催化還原:
NO+NH3+1/4O2→ N2+3/2H2O
NO+NO2+2NH3→ 2N2+3H2O
· 取樣探頭

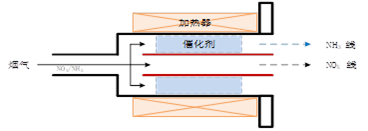

煙氣取樣裝置的結構如下圖,取樣管線同時布置兩路:一路是經過催化劑的NH3取樣管線,一路是原煙氣的NOX取樣管線。同時抽取兩路管線,兩路管線中NO濃度之差就等于NH3濃度。
取樣預處理探頭設有加熱和保溫,以確保催化反應的最佳反應溫度。

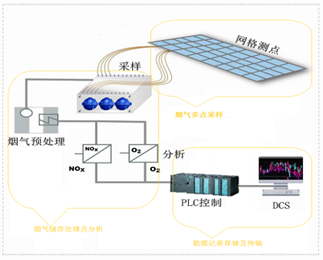

· 多點同步測量

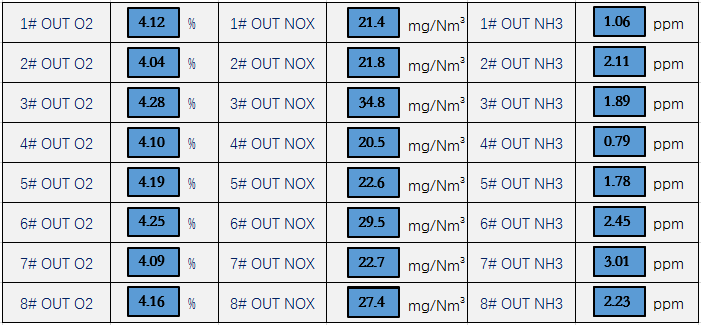

多點同步NH3/NOX一體測量系統能夠同步測量網格多點煙氣的NOX、NH3、O2三種成分,根據現場情況和煙道設計結構,可在煙道截面上布置3-6個測點,甚至多達十幾個測點,形成網格多點同步測量,實現真正意義上的分布式截面污染物濃度測量。
該多點同步取樣探頭適合NH3等易吸附,易溶于水的氣體成分測量,采樣分析NO的測量方法,技術更成熟、精度更高。
★ 煙道四周布置不同長度的取樣探頭,實現同一截面網格多點取樣;
★ 每個測點設置抽取、存儲裝置,樣氣同步快速抽取和存儲;
★ 儲氣系統零殘留置換,保證樣氣精度;
★ 同等煙氣存儲量和同步取樣周期,確保煙氣成分的同步性和可比性。
· 測量特性
◇ 選用化學發光法檢測NO。在化學發光法測量系統中,未對樣氣進行稀釋時儀表測量精度達ppb級,為杜絕多點稀釋比不一致和稀釋比隨著污染而改變引起的誤差,該系統采用非稀釋法取樣,從而確保分析儀表的高精度、無漂移測量。
◇ 取樣探頭中催化劑是針對分析儀表而研制的一種特殊的高效催化劑,使用壽命大于一年(主要更換原因為積灰和磨損),在壽命期內效率大于98%,更換簡單、維護費用低于其他分析儀表。
◇ SCR出口的氨逃逸率一般在3ppm左右,而NOX濃度一般在15-50ppm(30-100mg/Nm3)??梢娫贜H3和NOX的催化還原反應中NOX摩爾濃度遠大于NH3的摩爾濃度,這種條件下催化反應后NH3基本上全部反應掉。
◇ NH3、NO和O2一體化多點同步測量,既保證了測量的精度,又具有較強的可比性,對分析脫硝系統諸多問題以及提高脫硝系統監控水平提供了有力的數據保證。

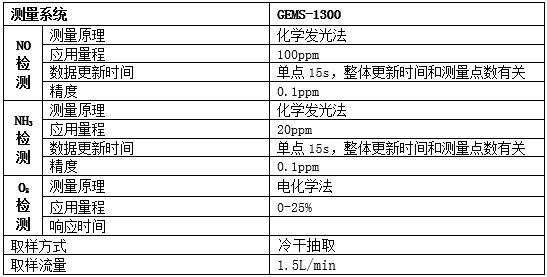

· 系統參數

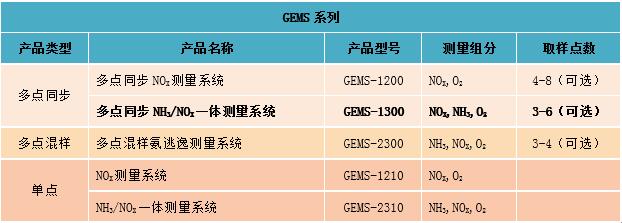

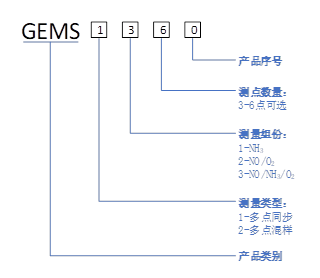

· 系統選型

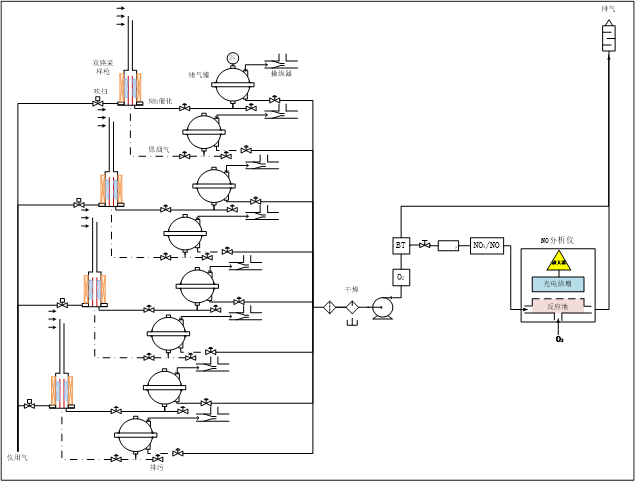

· 系統流程圖
