一、適用范圍：本技術規定了硬盤錄像機的節能技術要求、試驗方法和結果判定。適用于直接或間接連接到電網電源的硬盤錄像機。
二、規范性引用文件：
GB 20943 單路輸出式交流-直流和交流-交流外部電源能效限定值及節能評價值；
IEC62987 音頻、視頻和相關設備功率消耗量的測量方法；
三、術語和定義：
1，硬盤錄像機 Digital Video Recorder：利用硬盤等數字存儲介質，實現相關信息的記錄、監視、回放等功能的視頻設備，包括數字硬盤錄像機和網絡硬盤錄像機。
2，工作狀態 on mode ：硬盤錄像機連接到電網電源上，提供主要功能的狀態。
3，節能評價值 evaluating values of energ conservation：在本技術規范測試條件下，節能型硬盤錄像機所允許的工作狀態下的最大功率。
四、技術要求：
1，節能評價值：硬盤錄像機工作狀態下功率的節能評價值PON-L 按照公式（1）進行計算，式中ΣPfa 是硬盤錄像機附加功能功耗因子之和，硬盤錄像機工作狀態下功率Pon 應不大于節能評價值PON-L。
PON-L=26.0+ΣPfa………………………………………….(1)
使用單路輸出式交流-直流和交流-交流外部電源的硬盤錄像機，所使用的外部電源應符合GB 20943中節能評價值的要求。
2，附加功能功耗因子的計算：硬盤錄像機附加功能功耗因子通過查表1確定，應根據硬盤錄像機在工作狀態時可提供的全部主要功能確定附加功能功率因子之和。

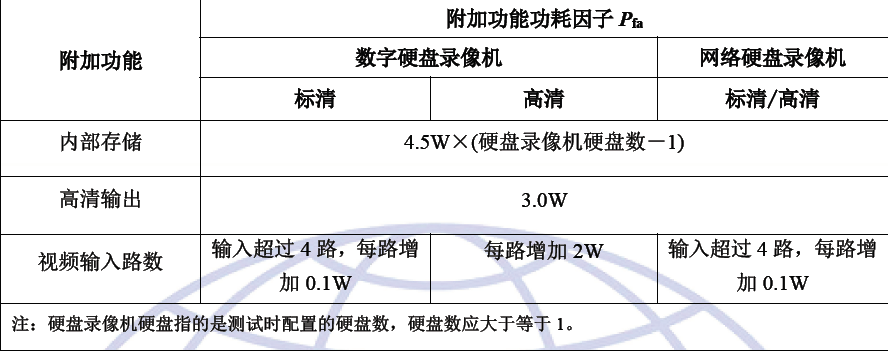

表1 硬盤錄像機附加功能功耗因子
五、試驗方法：
1，試驗條件：
在下列范圍內的溫度、濕度和氣壓條件下進行測量。
環境溫度：15℃～35℃；
相對濕度：25%～75%；
大氣壓力：86kPa～106kPa。
測試采用交流穩壓電源供電，其電壓和頻率波動均不大于±1%，且交流穩壓電源能提供的最大功率不小于10倍的測試功率。穩壓電源的包括13次諧波的總諧波失真不應大于2%。測試電壓的峰值應當介于其真有效值的1.34倍至1.49倍之間。
2，測試儀器
2.1功率計：測試應使用經校準的功率計。功率計在不大于10W 的有功功率測量時，分辨力為0.01W；在大于10W小于100W的有功功率測量時，分辨力為0.1W；在大于或等于100W 的有功功率測量時，分辨力為1W。測試中測試回路應該盡可能短，以避免由于測試線路引起的測量結果誤差。
3，試驗方法
3.1試驗設置

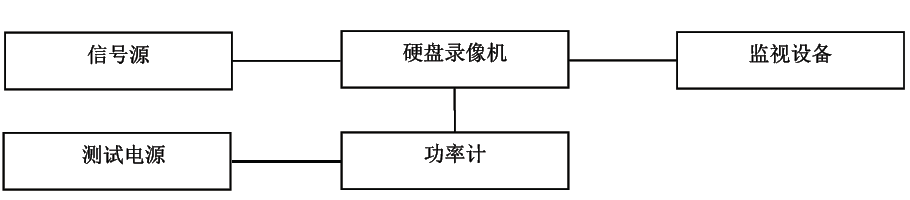

圖1 硬盤錄像機功率測試示意圖
將硬盤錄像機置于出廠設置，按圖1 所示將硬盤錄像機接入測試回路，硬盤錄像機應連接監視設備，當硬盤錄像機具有高清輸出功能時，應通過高清輸出端口連接監視設備；
硬盤錄像機提供PoE供電功能時，測試過程應去掉PoE電源或禁止使能PoE供電功能；
硬盤錄像機輸入信號支持高清格式和標清格式時，應采用高清信號格式作為輸入信號；
硬盤錄像機支持輸入數字信號和模擬信號時，應分別測量；
硬盤錄像機輸入信號應為動態視頻信號(IEC 62087 定義的50Hz活動測量序列，信號長度10min)；
3.2試驗步驟：
a) 接通功率計電源并處于標準所規定的試驗條件，等待時間應大于5min；
b)開啟硬盤錄像機，系統正常啟動，設置默認分辨率下，開啟一路通道的編碼及錄像存儲功能，接入視頻信號；
c) 待硬盤錄像機進入工作狀態穩定后(原則上工作時間不小于30min)，測量正常工作硬盤錄像機的功耗(E1)，測量周期T1應不小于10min，通過公式(2)計算出工作狀態下功率(Pon)。
Pon = E1/T1 。。。。。。。。。。。。。。。。。。。。公式(2)
式中：
Pon——工作狀態下功率，單位為瓦(W)；
E1——硬盤錄像機的功耗，單位為瓦時(Wh)；
T1——測量周期，單位為小時。
六、結果判定：設備按上述試驗方法所測得的結果達到本技術規范技術要求的規定，即判定為符合要求。
